电气电器设备用绝缘板
发布日期:2015-1-10
  产品型号:3240
  客服热线:400-874-3188
  销售电话:13921910728   18123801691
  浏览次数:16103
  客服Q  Q:苏瑞电气QQ在线客服       苏瑞电气QQ在线客服
  • 产品描述

一、电气电器设备用绝缘板简介
  环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物,除个别外,它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征,环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团,使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。

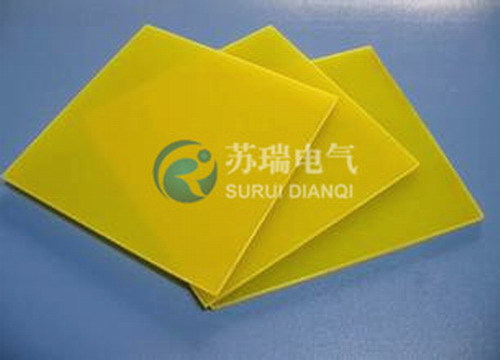

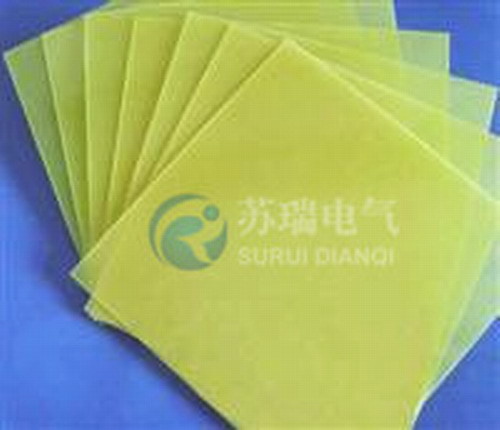

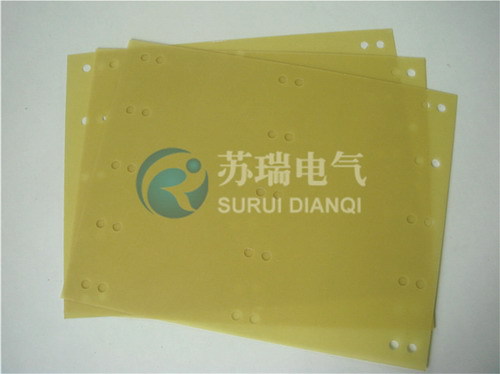

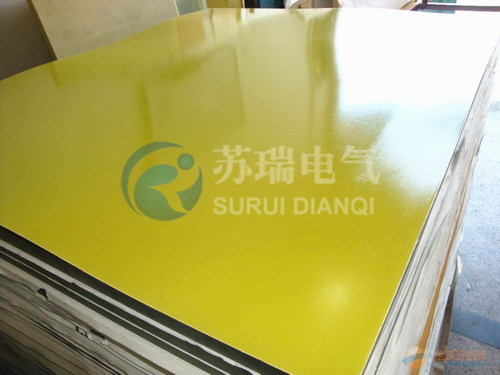

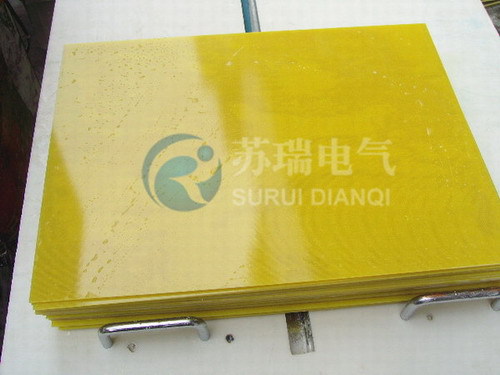

黄色环氧板是由玻璃纤维布用环氧树脂粘合而成加温加压制作,型号为3240,在中温下机械性能高,在高温下电气性能稳定。适用于机械、电器及电子用高绝缘结构零部件,具有高的机械和介电性能较好的耐热性和耐潮性。耐热等级F级(155度)。
1、规格厚度:0.5~100mm
2、常规规格:1000mm*2000mm
3、颜色:黄色
4、产地:国产
5、在高温180℃的情况下受热变形,一般不与其他金属在一块受热,可能引起金属板材变形。


二、电气电器设备用绝缘板应用特性
1、 形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求,其范围可以从极低的粘度到高熔点固体。
2、 固化方便。选用各种不同的固化剂,环氧树脂体系几乎可以在0~180℃温度范围内固化。
3、 粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在,使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低,产生的内应力小,这也有助于提高粘附强度。
4、 收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的,没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比,在固化过程中显示出很低的收缩性(小于2%)。
5、 力学性能。固化后的环氧树脂体系具有优良的力学性能。

三、电气电器设备用绝缘板技术参数

1、外观 表面应平滑,无气泡、皱纹和裂纹。
2、标称厚度及允许偏差见表1。
表1  mm

标称厚度偏差标准厚度偏差
0.4±0.108.0±0.72
0.5±0.1210.0±0.82
0.6±0.1312.0±0.94
0.8±0.1614.0±1.02
1.0±0.1816.0±1.12
1.2±0.2020.0±1.30
1.6±0.2425.0±1.50
2.0±0.2830.0±1.70
2.5±0.3335.0±1.95

3.0±0.3740.0±2.10

4.0±0.4545.0±2.30

5.0±0.5250.0±2.45

6.0±0.6060.0±2.50



80.0±2.80

注: 1 其他允许偏差可由供需双方协商。 2 对于标称厚度不在所列的优选厚度之一者,其允许偏差应采用下一个较大的优选厚度的偏差。


3、平直度见表22层压板表面距直尺的最大允许偏差mm

厚度 (d)直尺长度
1000500
1.6≤d≤3 3<> 6<> 8< d见注 10 8 6见注 2.5 2.0 1.5
>注:对标称厚度在1.6 mm≤d≤3 mm的允许偏差正在考虑之中


4性能要求见表44性能要求

序 号指 标 名 称单 位指 标 值说明
1垂直层向弯曲强度MPa≥340-
2平行层向冲击强度 (简支梁法)KJ/≥33两者之一满足本标准要求即可
3平行层向冲击强度 (悬臂梁法)kJ/≥34
4垂直层向电气强度 (90℃±2℃油中)MV/m见表5-

5平行层向击穿电压 (90℃±2℃油中)kV≥35-

6a介电常数 (48Hz-62Hz以下)-≤5.5两者之一满足本标准要求即可

6b介电常数 (1MHz以下)-≤5.5

7马丁温度纵向≥200

8热稳定性200

9耐油性变压器油中4h130

10拉伸强度纵向 横向MPa≥314 ≥216

11粘合强度N≥5600

12表面电阻率常态时 浸水后≥1× ≥1×

13体积电阻率常态时 浸水后MΩ·m≥1× ≥1×

14平行层向绝缘电阻常态时 浸水后≥1× ≥1×

15a介质损耗因数 (48Hz-62Hz以下)-≤0.04两者之一满足本标准要求即可

15b介质损耗因数 (1MHz以下)-≤0.04

16浸水后绝缘电阻Ω≥5.0×-

17密度g/(1.7-1.9)-

18吸水性mg见表6-


5垂直层向电气强度

平均厚度 mm电气强度 MV/m厚度 mm电气强度 MV/m
0.4≥16.91.6≥12.7
0.5≥16.11.8≥12.2
0.6≥15.62.0≥11.8
0.7≥15.22.2≥11.4
0.8≥14.82.4≥11.1
0.9≥14.52.5≥10.9
1.0≥14.22.6≥10.8
1.2≥13.72.8≥10.5
1.4≥13.23.0≥10.2


注:1 对90℃±2℃油中垂直层向电气强度,可任选20s逐级升压和1min耐压试验要求中的一种。对符合二者之一要求的材料,应视其90℃±2℃油中垂直层向电气强度是符合本标准要求的。2 如果测得的试样厚度算术平均值是介于表中两厚度之间,则其指标值应从内插法求取。如果测得的厚度算术平均值小于0.4mm,则其电气强度指标值取≥16.9MV/m。如果标称厚度为3mm,并且测得的厚度算术平均值大于3mm时,则其电气强度的指标值取≥10.2MV/m6吸水性

试样厚度平均值 mm吸水性 mg试样厚度平均值 mm吸水性 mg
0.4≤175≤25
0.5≤176≤27
0.6≤178≤31
0.8≤1810≤34
1.0≤1812≤38
1.2≤1814≤41
1.6≤1916≤46
2.0≤2020≤52
2.5≤2125≤61
3≤22单面加工至22.5≤73
4≤23

注:1如果测得的试样厚度算术平均值是介于表中两厚度之间,则其指标值应从内插法求得。2如果测得的厚度算术平均值小于0.4mm,则其指标值取≤17mg。如果标称厚度为25mm并测得的厚度算术平均值大于25mm时,则其指标值取≤61mg。标称厚度大于25mm的板材,则应从单面加工至22.5mm且加工面应是比较光滑的。

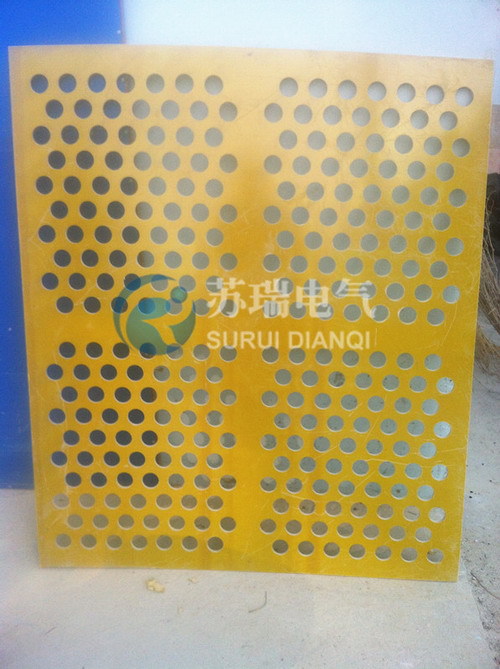

 电气电器设备用绝缘板是由电工用无碱玻璃纤维布浸以环氧酚醛树脂,经烘焙、热压而成。
 电气电器设备用绝缘板具有较高的机械和介电性能,较好的耐热性和耐潮性,并有良好的机械加工性,耐热等级为B级。
 电气电器设备用绝缘板适用于电机、电器设备中作为绝缘结构零部件,并可在潮温环境和变压器油中使用。
 电气电器设备用绝缘板以较高的机械性能和电气性能,广泛应用在发电机、马达、电子器具上作为绝缘材料和构件。在变压器油压环境和湿度环境中也非常适用。

7、环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的,没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比,在固化过程中显示出很低的收缩性(小于2%)。
